設備名稱

技術規格

數量

汽車整車（豐田）

豐田卡羅拉

1

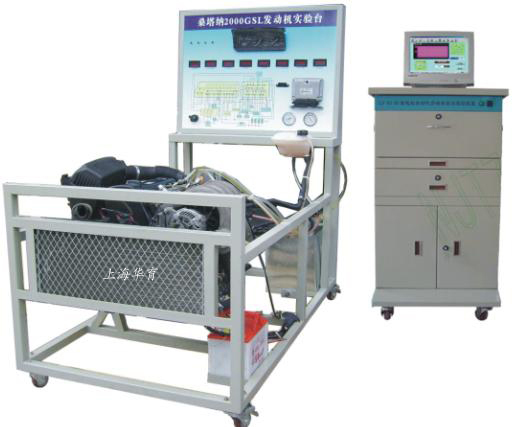

電控汽油發動機實訓臺

對發動機可進行起動、加速、減速等工況的實際操作，真實展示電控汽油發動機的組成結構和工作過程。 設備尺寸（長 × 寬 × 高）： 1450×1000× 1750mm 。

2

電控汽油發動機拆裝運行檢測實訓考核裝置

發動機總成、起動機、發電機、冷卻系統、配氣機構、供油系統、組合儀表、電控 ECU 、點火開關、蓄電池、各傳感器、執行器等帕薩特發動機正常運行附件。外加教學輔助設備：面板電路原理圖、燃油壓力表、真空表、 LED 顯示燈、故障模擬器，可移動臺架。設備尺寸（長 × 寬 × 高）： 1150×1400×1250(mm) 。

2

自動變速器實訓臺（豐田）

豐田 U341E 自動變速器總成、 自動變速器控制單元 、儀表總成 、變速器檔桿、 換擋機構總成、實訓面板 、 OBDII 診斷座、剎車總泵、剎車分泵、剎車盤、制動助力真空泵、剎車踏板等。設備尺寸（長 × 寬 × 高）： 1350× 1100× 1850(mm) 。

2

汽車 ABS/ESR/ESP 制動系統實訓臺

采用豐田的 ABS 泵總成 ( 帶電控 ECU) 、制動系統元器件、輪速傳感器、 OBD 診斷座、點火開關等原車 ABS 運行附件。設備為真實的汽車 ABS 制動系統實物，能夠模擬 ABS 制動系統的工作過程。設備尺寸（長 × 寬 × 高）： 1400× 1250× 1750(mm) 。

2

汽車整車電器維修實訓考核裝置

八大系統七大模塊組成： 1 、起動系統、 2 、發動機點火 / 噴油系統、 3 、雨刮系統、 4 、燈光照明系統、 5 、儀表系統、 6 、音響系統、 7 電動門窗 / 電動后視鏡、八充電系統等。設備尺寸（長 × 寬 × 高）： 3000× 800×2000(mm) 。

2

燈光儀表系統示教板

包括遠光燈、近光燈、轉向燈、報警燈、霧燈、剎車燈、倒車燈、小燈、內頂燈及牌照燈、儀表總成 、組合開關、應急開關等典型的汽車燈光照明、儀表系統正常工作器件。設備尺寸（長 × 寬 × 高）： 1650× 600× 1800(mm) 。

2

雨刮系統示教板

包括雨刮電機與擺臂機構、噴水電機、雨刮開關、點火開關等雨刮系統正常工作器件。按照原車控制方式，起動點火開關，通過雨刮組合開關，動態進行間隙檔、 1 檔、 2 檔等不同轉速下的工作情況。同時配對應 LED 顯示燈，可清楚觀察處于不同檔位下的工作情況。設備尺寸（長 × 寬 × 高）： 1250×600×1700(mm) 。

2

汽車電子巡航系統示教板

采用帕薩特電子巡航系統器件組成，包括帕薩特電腦、節氣門體、巡航電機、組合儀表、制動開關、手剎開關、檔位開關等巡航系統正常運行器件。設備尺寸（長 × 寬 × 高）： 1250×600×1700(mm) 。

2

電動車窗中控鎖系統示教板

包括電腦 、玻璃升降器馬達、車門鎖塊、報警喇叭 、防盜系統、實訓面板、點火開關、點火鑰匙、電源總開關、可移動臺架及平頂萬向腳輪、繼電器及保險絲盒。設備尺寸（長 × 寬 × 高）： 1250× 600×1700(mm) 。

2

汽車電動座椅系統實訓臺

設備組成：電動座椅總成、執行電機、控制開關、實訓面板、點火開關、點火鑰匙、電源總開關、可移動臺架及平頂萬向腳輪、繼電器及保險絲盒。設備尺寸（長 × 寬 × 高）： 1250×800×1700(mm) 。

2

汽車安全氣囊系統實訓臺

豐田車系 SRS 安全氣囊輔助系統。能全面演示 SRS 安全氣囊碰撞、計算、氣囊展開等過程模擬。設備尺寸（長 × 寬 × 高）： 1250×800×1700(mm) 。

2

汽車自動空調系統實訓臺

采用豐田原車汽車自動空調系統器件組成，包括空調壓縮機、冷凝器、蒸發箱、干燥瓶、膨脹閥、鼓風機、控制系統部件、點火開關等汽車自動空調系統正常工作器件。設備尺寸（長 × 寬 × 高）： 1400×1250×1750(mm) 。

2

汽車車身電器零部件解剖模型

蓄電池解剖模型，起動機解剖模型，發動機解剖模型，分電器解剖模型，雨刷電機解剖模型，點火線圈解剖模型，定排量空調壓縮機解剖模型，變排量空調壓縮機解剖模型，曲軸連桿式空調壓縮機解剖模型，軸向活塞式空調壓縮機解剖模型，旋轉葉片式空調壓縮機解剖模型，渦旋式空調壓縮機解剖模型。

1

雙柱舉升機

舉升重量： 3.5T-4T （ kg ），舉升高度： 1800 （ mm ），上升時間： 60 （ s ），電源： 220V380 （ V ）。

1

發動機吊架

用于發動機裝吊。操作形式：手動，結構形式：液壓升降，跨度： 1m ，懸臂長度： 1.5m ，有效起升高度： 2.1 -2.4m ，額定起重量： 2-3T ，立柱高度： 1.45 米 。

1

變速器托架

用于變速器托舉。額定載荷： 0.5T ，外觀：噴涂，重量： 50Kg ，舉升高度： 1760mm ，方管尺寸： 5x5 。

1

噴油器清洗機

工作溫度： 5 ～ 50 ℃，超聲波清洗功率： 70W ，超聲波清洗頻率： 28KHz ，試管容量： 120ml ，系統壓力： 0 ～ 6.4bar ，轉速范圍： 0 ～ 9950r/min ，控制步長： 0.1ms ，油箱容量： 2000ml ，凈重 / 毛重： 50/52Kg ，產品尺寸： 640×610× 760mm 。

1

輪胎平衡儀

輪輞直徑： 8 -26in ，輪輞寬度： 2 -16in ，最大車輪寬度： 500mm ，最大車輪直徑： 820mm ，最大車輪重量： 65Kg ，轉速： 167rpm ，重量： 105Kg 。

1

輪胎拆裝儀

產品尺寸： 1840×1280× 2110mm 。規格：工件質量范圍： 8-10 （ bar ）（ kg ），工件直徑范圍： 1100 （ mm ），平衡轉速： 7/15 （ r/min ），輪輞外夾： 10 -22in ，， 輪輞內夾： 12 -24in ， 輪輞寬度： 3 -12.5in ， 最大車輪直徑： 1100mm ， 重量： 277Kg 。

1

150 件組合工具

150 件 6.3x10x 12.5MM 系列綜合組套

5

32 件套筒工具

21 件 12.5MM 系列 6 角套筒 8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,27,30,32, 34MM ) ， 5 件 12.5MM 系列 12 角套筒 (10,12,14,17, 19MM ) ， 1 件 12.5MM 系列專業快速脫落棘輪扳手， 2 件 12.5MM 系列轉向接桿 (5"",10"") ， 1 件 12.5MM 系列萬向接頭， 1 件 10MM 系列三用接頭 10MMx 12.5MM ， 1 件 12.5MM 系列弓型快速搖桿。

3

6 件套 T 系列一字、十字螺絲批

3 件一字形橡塑螺絲批 (5x 75MM ,5x 100MM ,6x 150MM ) ， 3 件十字形橡塑螺絲批 (#1x 75MM ,#2x 100MM ,#2x 150MM )

3

多功能聚光頭燈

1

磁性撿拾器

用于發動機拆裝過程小型零部件的撿拾。產品尺寸： 380mm 。撿拾重量： 0.5Kg （ MAX ）。

3

鯉魚鉗

長度： 159mm ，適合管子： 5 -30mm 。

1

尖嘴鉗

全長： 175mm

1

圓頭錘

錘頭材質：高碳鋼工具鋼，長度： 297-380 （ mm ）。

1

翼子板及前格柵布

1

四件套（腳墊、座椅套、方向盤套、擋把套）

40

車輪擋塊

4

扭力扳手（ 40 ～ 200N ? m ）

1

胎壓表

1

輪紋深度測量尺

1

吹氣槍

2

帽式濾清器扳手

1

機油收集器

1

尾氣分析儀

1

汽車故障診斷儀 - 汽油

5

汽車專用萬用表

12

試電筆

2

試燈

2

測試用電路連接線、背插探針

1

發動機聽診器

5

汽車鉗形電流表

3

汽車蓄電池充電機

2

蓄電池檢測儀

1

護目鏡

防護眼鏡材質： PC 材質，防沖擊，防塵，防刮擦

2

制冷劑回收加注機

制冷劑接口種類： R12 和 R 134a ，制冷劑工作罐： < 12 千克 ，回收速率： 260 克 / 分鐘，充注量范圍： 0~ 8 千克 ，充注精度： ± 10 克 ，真空泵抽速： 146 升 / 分鐘，電源： 220 伏、 50 赫茲， 壓縮機： 3/8 匹

1

空調壓力表組

電接點壓力表精度等級： 2.5 ，公稱直徑： 68mm ，

2

工具車 95107

用于發動機拆裝工具的裝運。產品尺寸： 679 × 458 × 1007mm ，產品凈重： 73Kg 。

2

工具車 95109

用于發動機拆裝工具的裝運。產品尺寸： 1032 × 458 × 1051mm ，產品凈重： 94Kg 。

1

零件車

用于發動機拆裝檢測工具和零件的放置和裝運。產品尺寸： 631 × 382 × 818mm ，產品凈重： 15Kg 。

7

二合一組合鼓

1

尾氣排放系統

處理氣量： 1500 （ m3/h ），凈化率： 95 （％）。

8

展示柜

鈦合金，產品尺寸： 1000 × 300 × 1800mm

2
