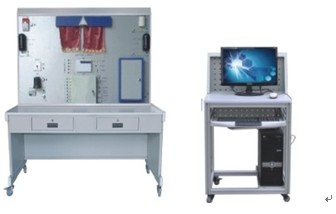

HY-A2型安防報警及監控系統實訓裝置
一、裝置組成：
本系統全部元器件均采用實物，整個實訓裝置主要由幕簾探測器、紅外探測器、報警主機、門磁、緊急按鈕、聲光報警器、交換機、警號、Modem、光束對射控制測器、擴展模塊系統等組成。
二、系統實訓功能：
能進行各種防盜報警系統聯動操作演示、軟件的設置，遠程維護及監控軟件的操作和設置、無線探測器設置和操作、報警主機鍵盤的基本操作、鍵盤操作指令的使用方法、各權限密碼設置的編程與驗證、防區連接與控制的編程、防區開關、響鈴及軟防區的編程、防破壞功能的驗證、布防后延時的設置、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓。并可與安防系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：
工作電壓：單相三線220V±5% 50Hz
整機容量：＜300W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置
故障設置：具有故障設置系統
四、可以做的實訓項目
實訓項目一：防盜報警的模擬操作
實訓項目二：有線防區的主機編程方法
實訓項目三：無線防區的主機編程方法
實訓項目四：使用編程軟件WinLoad時的主機編程方法
實訓項目五：綜合簡化編程方法
實訓項目六：編程軟件WinLoad的使用方法
實訓項目七：系統的設計與連接法
實訓項目八：故障的設置與排除
實訓項目九：系統的結構與安裝
五、基本功能：
1、主機采用LED和液晶鍵盤，每個防區可有1個LED燈（追多支持16個防區），加上8個系統狀態指示燈，用以顯示系統布防、火災報警和系統故障。
液晶LCD鍵盤，兩行16字符的液晶屏可以顯示客戶編好的防區和分區的標題（描述短句）。用戶可以通過簡單的兩鍵命令來調整鍵盤蜂鳴器的音量和背景光的亮度。系統編程時需要使用LED和液晶鍵盤。
LED 和LCD鍵盤可以在同一個系統里混合使用。
2、防區
可以支持248個防區，其中8個自帶防區，可接240個是可編地址碼防區，任何一個防區可跟隨15個可編程的防區功能中的一個。自動布防/延時布防，每個分區的每天的自動布防時間可編。用戶可以利用延時布防來取代系統的自動布防時間，或者給主機指定一個特定的時間。
公共分區，一個分區可以編程為跟隨一些或所有其它分區的布防狀態。只有當與公共分區相關聯的所有分區都布防后，公共分區才會布防。這樣使得系統在保護好公共區域（如大廳、人口等）的同時，還可以保持分區的獨立性。
煙感探測器報警確認。當煙感探測器弟一次探測到有報警信號時，系統自動地將此探測器復位，如果在確認時間內再次探測到有報警信號時，主機立即將事件確認為火災報警。這樣既能減少潛在的誤報，又能對報警作出快速反應。
強制布防。系統可以根據一些可編的多種布防設置，在自動旁路一組防區后布防。應答機優先，內置答應機優先的功能，無需外部硬件。
3個電話號碼
系統支持2個20位的電話號碼，每個分區或防區對這兩個號碼都可以有一個3位或者4位數的報告 ID 碼。每個電話號碼都可以相應地設置自己的通訊格式和選擇脈沖撥號或音頻撥號。第3個電話號碼是用于遠程遙控編程。
EE內存，主機使用了EEPROM技術，在完全斷電時可保存所有的編程和布/撤防狀態。由于探測器會花費幾分鐘來啟動工作，所以，電源恢復后，還會有一個延遲以防誤報；所有的系統編程或用戶代碼都不會丟失。
4、輸出功能。輸出功能可編程來跟隨系統事件，或交叉矩陣中的一個或二個特別防區。這些輸出功能可編程來控制八繼電器輸出模塊上的輸出或數據總線上的地址碼可編的輸出。
輸入/輸出交叉矩陣。輸入/輸出交叉矩陣允許將輸出功能編程為跟隨一些特別防區的輸入狀態。不論系統是布防，還是撤防，所有的輸出都可編程為跟隨一個或兩個防區的布/撤防組合。
八繼電器模塊，支持兩個八繼電器模塊，或兩個固態輸出模塊。每個模塊提供8個繼電器或固態輸出，以跟隨系統事件，或跟隨主機里編好的輸出功能。
可編地址總線輸出。支持60個輸入/輸出模塊。這些模塊與地址碼可編的總線連接，并提供一個輸入回路和一個“C”型輸出繼電器。此輸入回路的操作與所有其他的地址碼可編的輸入的操作相同。輸出回路可編程來跟隨輸出功能。
5、防接管保護
系統可鎖定全部或部分編程，即使有人想要接管用戶信息時，編程也不會更改。在地址碼可編的裝置中，有帶密碼的防接管回路，可防止更換控制指令。
兩個獨立的進入延遲。防區編程時，可選擇兩個進入延遲中的一個。這樣，遠離鍵盤的防區就可選擇較長的延遲時間。
簡易的功能鍵用戶界面。
6、擁有6個已標明功能的按鍵。輸入一個用戶碼PIN，再按一個功能鍵即可進行布防，撤防和復位煙感器等功能。
界面為新用戶提供了簡易的操作程序，同時使熟練用戶無須使用繁鎖的菜單格式，便可快速進入系統操作。
有一“快速布防”性能，不使用PIN用戶碼，即可打開系統，但在關閉系統，靜音報警或進行系統測試時，則需要使用PIN用戶碼。
7、靈活的數字通訊
通訊主機
可在目前使用的大多數報警接收器中使用，支持3/1，4/1，4/2，Contact ID，SIA，BFSK數字通訊格式和尋呼機格式。尋呼機格式允許主機撥打數字尋呼服務，并留下表示用戶和事件代碼的數字信息。
鍵盤：追多可接鍵盤數量：15個
每條導線的追大長度為：300m
串聯時，鍵盤之間的追大距離為300m
系統的總導線長度追大為：1800m
線材要求：4芯線，0.8-1.0mm
注：每300米長的導線上追多連接2個鍵盤
8、電源
? 電源輸入：18VAC，50VA，50Hz或60Hz
? 總電源輸出：12VDC，2.5A
? 鍵盤電源：12VDC，1.0A
? 可選待機電池 (D1272) ：12V，7.0AH (可支持35AH)
9、系統輸出
系統提供3個獨立可編的輸出，它們可以用來跟隨報警、進出控制、系統故障、煙感探測器復位或主機布防狀態等事件�？蓴U展到256個輸出。
報警輸出（繼電器），一般為常開，與輔助電源相連為1.75A。
可編程輸出1，固態電流 ( 追大為1A) ，可用于報警、布防狀態或進出控制。
可編程輸出2，固態電壓( 追大0.5A)，可用于報警、布防狀態或進出控制。
|
